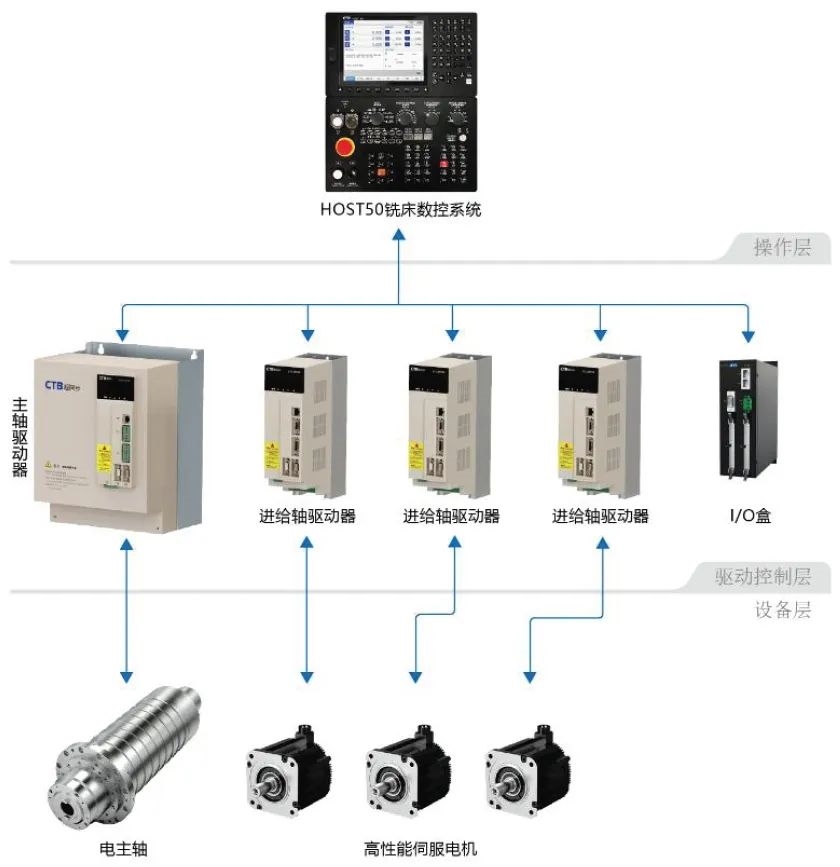

HOST50 車銑數控系統



　　
        HOST50 數控系統為總線式全數字?jǐn)?shù)控裝置，支持 EtherCAT 總線協議，具有多軸多通道控制、高速高精度、復合加工工藝及多軸組同步控制等技術。


　　系統采用加減速控制算法小線段加工控制算法及三次樣條插補算法等，可滿足高速高精的控制需求，該產品可以應用于航空航天、汽車制造、能源動力、五金模具、3C等行業，為各行業提供高效、精準的運動控制及工藝解決方案。


　　硬核性能，強勁算力


　　搭載高性能處理器，滿足多通道高算力需求。


　　支持多種語言，支持三維刀具軌跡圖形顯示和仿真。


　　功能塊解耦、實時與非實時任務合理配置資源，運行更流暢，維護更便捷。


　　豐富的調試工具


　　跟隨引導圖形化組態頁面，快速完成組態及機械參數設置。


　　虛擬示波器功能，大幅提升問題定位的效率與精準度，實現高速、高精調試。


　　內置38個輔助編程功能，只需簡單機床編程知識，就能完成復雜零件編程。


　　系統配置IDE編寫復雜梯形圖，方便操作人員編輯使用。


　　增益自動調諧。PID自適應學習，參數可導出，便于相同機型使用。

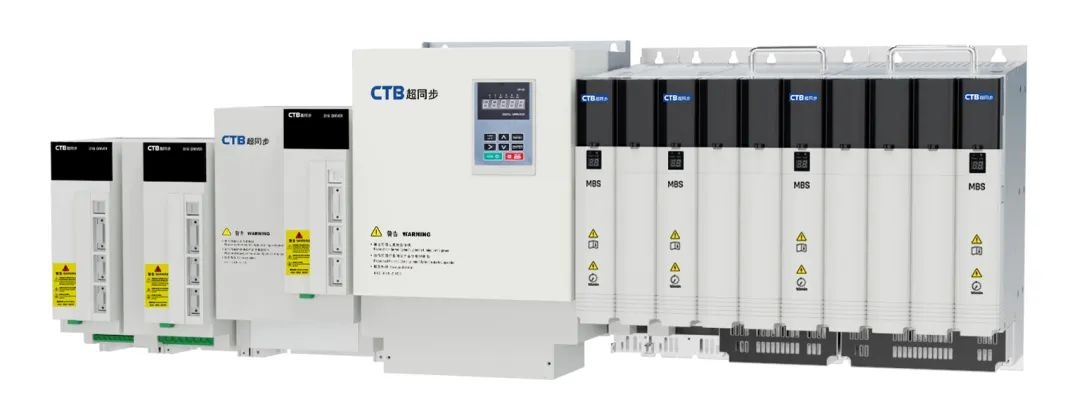

　　交流伺服驅動器



　　
        超同步交流伺服驅動器配置豐富的控制功能模塊，可以實現各種機床的控制功能。標配的控制接口可以和國內外各種數控系統方便地連接，使數控系統的功能得以充分地發揮。


　　超同步交流伺服驅動器，可廣泛應用于車系復合機床、立式加工中心、臥式加工中心、數控鏜床、數控車床、立車、重型臥車、龍門機床等產品的驅動，是各種機床動力軸的驅動產品。


S18系列永磁同步伺服電機


　　
        S18系列伺服電機是超同步自主研發的伺服電機產品，轉矩范圍6N·m~56N·m。


　　產品特點


　　內置高精度絕對值編碼器，提高定位精度及低速運轉穩定度?？蛇M(jìn)行高精度、高動態響應控制。


　　電機低齒槽力設計，實現平穩運行，通過采用全新的磁場解析設計、電機加工工藝，減小了電機的轉矩脈動，從而提高了速度的穩定性和減小了伺服系統的轉矩脈動。


　　定子采用全新的疊壓和拼接工藝，降低了電機溫升，改善了電機的電磁特性，提高了效率與可靠性。


　　Z18系列伺服主軸電機


　　
       Z18系列伺服主軸電機是超同步自主研發的伺服電機產品，功率范圍1.1KW~400kW，提供多種額定轉速及恒功率轉速選擇，可根據設備需求提供不同精度的編碼器，實現客戶高精尖加工需求。


　　產品特點


　　優化定轉子模型結構。


　　轉子閉口槽，減小高次諧波，降低高速噪聲。


　　無機殼，內置風道，高效散熱。


　　地腳與機體合一，增強抗震動性。


　　內置高精度編碼器，轉速波動小。


　　內置電機參數智能卡，免調試。


　　直驅伺服電主軸



　　
        超同步直驅伺服電主軸是超同步自主研發的直驅功能部件產品，超同步深耕數控機床主軸控制行業二十載。


　　電主軸產品規格齊全，配套超同步伺服驅動器提供成套解決方案，專業的開發團隊可根據客戶需求提供定制開發服務。


　　產品特點


　　主軸與電機一體化設計，結構緊湊、節省空間、易于維護。


　　無中間傳動環節，效率高、振動小、噪聲低。


　　高精度、高轉速、高動態響應性。


　　成套解決方案



　　通用車銑復合機床應用方案


          雙滑枕車銑復合機床應用方案



          加工中心應用方案
